赤峰二次压降负载测试仪产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。使用适当的保险管。只可使用符合本产品规定类型和额定值的保险管。避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿、易爆环境下操作。保持产品的清洁和干燥。——术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它产品损坏的做法。

赤峰互感器智能现场校验仪放心购买

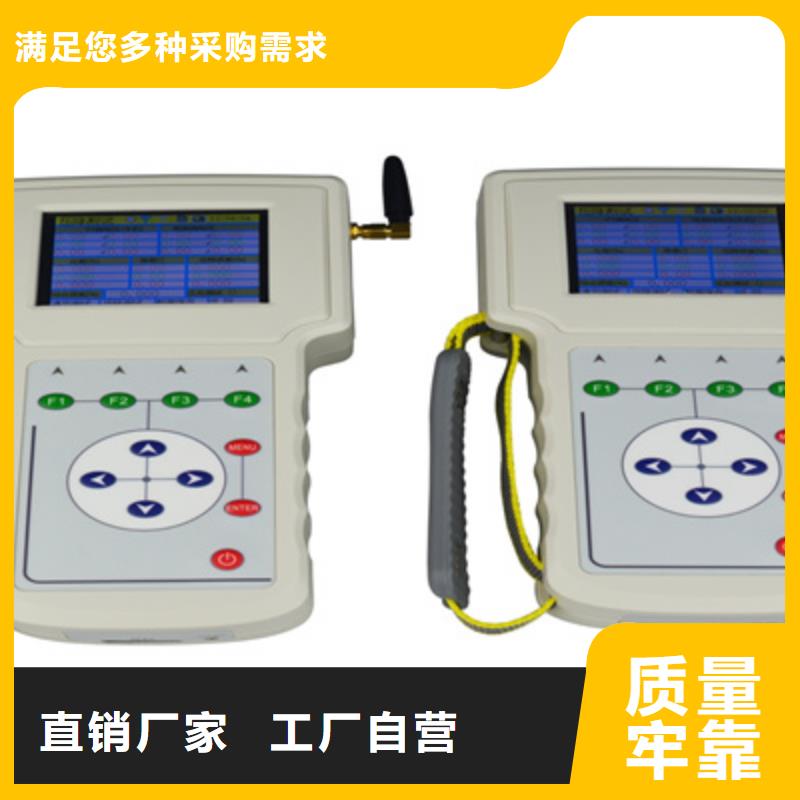

赤峰二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<赤峰>天正华意电气设备有限公司
赤峰互感器智能现场校验仪放心购买 <赤峰>天正华意电气设备有限公司

赤峰二次压降负载测试仪也可以使用仪器配备的5V/3A交流电源适配器供电。三、测量接线1、Y型接线将Un接线端子（导线颜色为黑色）夹到要测量的电压信号的零线上，U1，U2，U3电压接线端子（导线颜色分别为黄，绿，红色）夹到ABC三相相线上； 如只需测量一相电压，将Un接线端子夹到零线上，U1接线端子夹到待测相线上；如测量两相电压，将Un接线端子夹到零线上，U1，U2接线端子夹到待测相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上；如只需测量一路电流，I1电流钳夹到该路电流线上；如测量两路电流，将I1，I2电流钳夹到待测电流线上。2、△型接线将Un接线端子（导线颜色为黑色）夹到B相上，U1和U3电压接线端子（导线颜色依次为黄，红）夹到A相和C相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上基本操作说明1、仪表开机仪器在关机状态下，长按 键约3秒钟，仪表上电。仪表首先显示“开机界面”约8秒，然后会切换到“主菜单页面”如下图所示：2、仪表关机仪器在开机状态下，长按 键约3秒钟，仪表关机。

赤峰二次压降负载测试仪结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器面板下方的左侧是液晶显示器，右侧是按键区；上方左侧为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia＋、Ia-、Ib＋、Ib-、Ic＋、Ic-（其中Ia＋、Ib＋、Ic＋为电流流入端，Ia-、Ib-、Ic-为电流流出端 ；钳形电流互感器接口（A相钳、B相钳、C相钳）；USB端口，向右为接地端子、光电及脉冲信号接口和232串行口（用于上传保存的数据至计算机）；右端为充电器接口（用于连接充电电源）和仪器工作开关；下方为打印机。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。

<赤峰>天正华意电气设备有限公司 赤峰互感器智能现场校验仪放心购买
<赤峰>天正华意电气设备有限公司

赤峰二次压降负载测试仪电压互感器电压与负荷特性目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？为了解决上述问题，实际测试互感器二次负荷就显得特别重要。同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。在测试现场二次负荷时停电断开电流回路既不方便也不。我公司产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。另外有些公司产品采用取PT电压作为仪器工作电源，这种方式不是很，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统保护动作，影响供电。我公司仪器采用大容量锂电池作为仪器工作电源，既可以保障系统又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。

赤峰互感器智能现场校验仪放心购买

赤峰二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：

<赤峰>天正华意电气设备有限公司 赤峰互感器智能现场校验仪放心购买

赤峰二次压降负载测试仪多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可选配虚拟负载箱，当用户无负荷或超低负荷时，也能对电表进行准确的测量。5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

<赤峰>天正华意电气设备有限公司 赤峰互感器智能现场校验仪放心购买

赤峰二次压降负载测试仪 主要技术指标环境条件温度：－5℃～40℃相对温度：＜95％（25℃）海拔高度：＜2500mm外界干扰：无特强震动、无特强电磁场2. 2 PT二次负荷测试时仪器主要技术指标1). PT二次负荷测试⊙导纳测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电压表头：0.5％⊙电阻测量范围：0.1Ω-50.0Ω⊙阻抗测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电流表头：1％2. 3 CT二次负荷测试时仪器主要技术指标——阻抗测量范围：0.1Ω—50.0Ω——阻抗测量准确度：X＝(2％×X＋2％×Y2个字)Y＝(2％×X＋2％×Y2个字)2个字——仪器的量化误差电流表头：1％第三章 面板说明①为充电接口②为充电中③为充电结束④为电量不足⑤为操作按键⑥为RS232通讯口⑦为钳表电流输入⑧PT侧电压输入⑨液晶显示器⑩为电源开关第四章 测试过程中需要注意事项4. 1 为了保证工作人员在现场试验中的人身和电力系统发、供、配电气设备的运行，必须严格执行DL409-1991《电业工作规程》。4. 2 电气设备分为高压和低压两种：高压：设备对地电压在250V以上者；低压：设备对地电压在250V及以下者；4.3 工作人员与带电高压设备的距离表1高压设备带电时的距离电压等级（kV） 距离（m）10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介绍a)CT负荷：测试CT二次负荷。b)PT负荷：测试PT二次负荷。c)升级接口：程序升级接口，不对用户开放。d)数据中心：可以浏览数据，删除数据。e)出厂时间：出厂时间 f)厂家设置：该设置不对用户开放，

赤峰二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<赤峰>天正华意电气设备有限公司 赤峰互感器智能现场校验仪放心购买

赤峰二次压降负载测试仪注意：相别一定要对应，否则测试结果不正确。接线图如下所示：CT负荷测试接线在CT端测试，其中电压用A相电压通道测量（接到测量终端的U1，UN上），电流用A相钳形电流互感器测量（接到测量终端的I1上）。接线图如下所示:2、PT二次负荷测试功能说明在主界面下，选择“负荷测试”，按“ENTER”键，进入负荷测试界面，然后选中“PT二次负荷”，按“ENTER”键后，界面如下图所示：该功能用来测量三相三线PT或者三相四线PT的二次负荷。开始测试之前需要设置测试环境参数，包括测试点编号，当前温度，当前湿度，PT二次额定电压，额定二次负荷.通过“←”，“→”键移动到需要更改的选项，然后用“↑”，“↓”更改。更改完成后， 按下F1键进入下一界面，如下图所示:操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中U％表示 实际电压与额定二次电压的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“PT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。3、CT二次负荷测量功能说明在主界面下，选择“负荷测试”，按“ENTER”键，进入负荷测试界面，然后选中“CT二次负荷”，按“ENTER”键后，界面如下图所示：该功能用于测试CT的二次负荷，界面如下图所示：开始测试之前，需要设置测试环境参数，包括测试点编号，当前温度，当前湿度，CT二次额定电流，额定二次负荷.通过“键移动到需要更改的选项，然后用“↑”，“↓”更改。更改完成后， 按下F1键进入下一界面

<赤峰>天正华意电气设备有限公司 赤峰互感器智能现场校验仪放心购买

赤峰二次压降负载测试仪也可以使用仪器配备的5V/3A交流电源适配器供电。三、测量接线1、Y型接线将Un接线端子（导线颜色为黑色）夹到要测量的电压信号的零线上，U1，U2，U3电压接线端子（导线颜色分别为黄，绿，红色）夹到ABC三相相线上； 如只需测量一相电压，将Un接线端子夹到零线上，U1接线端子夹到待测相线上；如测量两相电压，将Un接线端子夹到零线上，U1，U2接线端子夹到待测相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上；如只需测量一路电流，I1电流钳夹到该路电流线上；如测量两路电流，将I1，I2电流钳夹到待测电流线上。2、△型接线将Un接线端子（导线颜色为黑色）夹到B相上，U1和U3电压接线端子（导线颜色依次为黄，红）夹到A相和C相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上基本操作说明1、仪表开机仪器在关机状态下，长按 键约3秒钟，仪表上电。仪表首先显示“开机界面”约8秒，然后会切换到“主菜单页面”如下图所示：2、仪表关机仪器在开机状态下，长按 键约3秒钟，仪表关机。
